微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

2018-10-19 10:07    天极网笔记本频道

  【天极网笔记本频道】10月3日微软发布了Surface系列多款新品——Surface Pro 6、Surface Laptop 2、Surface Studio 2以及Surface Headphones。

  相比其余几款产品,Surface Pro 6的更新有些“稳重”:新增典雅黑配色,并进行配置升级。不过作为Surface家族最具代表性产品,同时也是最具生产力的二合一电脑,Surface Pro 6还是值得我们关注一下。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  Surface Pro 6拥有亮铂金以及典雅黑两种配色,采用分辨率为2736×1824(267 ppi)的12.3英寸PixelSense显示屏,比例仍旧为3:2,支持10点触控。处理器升级至八代酷睿,提供i5及i7两种规格,内存可选8GB或16GB,存储方面则可选择128GB/256GB/512GB/1TB SSD四种规格,支持IEEE 802.11 a/b/g/n/ac及蓝牙4.1,预装Windows 10家庭版。

  Surface Pro 6配备支持Windows Hello面部识别的500万像素前置摄像头以及800万像素后置摄像头;接口方面,拥有1个USB 3.0、3.5mm耳机插孔、micro SDXC读卡器、Mini DisplayPort、Surface专业键盘盖端口、Surface Connect端口。作为一款二合一产品,在扩展性方面,Surface Pro 6表现比较让人满意,不过备一个扩展转接头还是很有必要的。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  售价方面自然也延续了Surface系列的风格:中国大陆酷睿i5、8GB内存、128GB SSD“入门版”售价为7188元;酷睿i7、16GB内存、1TB SSD“顶配版”售价为17888元…

  那么,了解配置及价格后,文归正题,看看国外知名拆解网站iFixit带来的微软Surface Pro 6拆解!

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  外观方面,Surface Pro 6与上代产品相比变化不大。iFixit表示,Surface Pro 6并没有加入Type-C端口有些遗憾,而更偏向入门级的产品Surface GO都已经配备一个Type-C。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

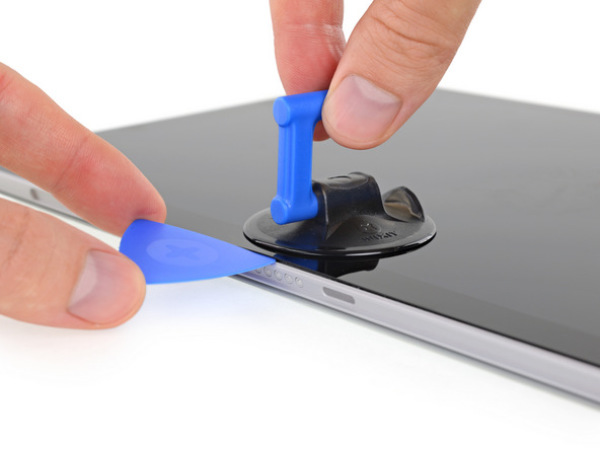

  拆解Surface Pro 6需要从屏幕入手,加热化开粘合剂后,借助翘片及吸盘将显示器取下。这让小编想起前不久同事拆解iPhone XS Max的场景。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  从屏幕入手一定要注意断开主板连接显示及触控模组的排线。并且,屏幕越大拆解时越要注意用力的方式,避免意外损坏。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  在显示面板背部,可以看到如下控制元件,红色方框内为Microsoft X904169 06 CL1706(iFixit推测可能是Surface Pen控制器);橙色方框内为Microsoft X904163 01 CL1708;黄色方框内为Analogix ANX2604(iFixit推测可能是DisplayPort转换器)。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  值得一提的是,iFixit发现这款LG显示器与Surface Pro 5的显示器非常相似,并且可以相互兼容…Surface Pro 6可以正常使用Surface Pro 5的显示器…

  接下来进入散热部分,主板上方的导热管像“八爪鱼”延伸到机身各处。并且在左侧加入了额外的导热管,同时覆盖了多片散热垫。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  需要指出的是,此次拆解为i5版本,没错仍旧没有风扇,因此相比i7版机身重量也要轻一些(14g)。从内部布局来看,左上角空出的位置显然是为风扇保留,上方为主板,四芯电池占据了下方近二分之一的空间。

  掀开散热垫,拆解后取下散热片。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  在接下来就是将主板取下。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  开始主板介绍,下图中红色方框内为英特尔酷睿i5-8250U处理器;橙色方框内为三星K4E6E304EB-EGCF 2GB LPDDR3 DRAM(4个芯片,共8GB);黄色方框内为SKhynix HFB1M8M0331A(BC501)128GB NVMe SSD;绿色方框内为华邦25Q128JVPQ 128Mb串行闪存;浅蓝色方框内为Marvell W8897 802.11ac,NFC和蓝牙SoC;蓝色方框内为Nuvoton NPCT650SBCWX可信平台模块;紫色方框内为RTS5343 microSD读卡器控制器。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  在主板另一侧,红色方框内为飞思卡尔/恩智浦M22J9VDC基于Kinetis K22F 512KB 120 MHz ARM Cortex-M4的MCU;橙色方框内为德州仪器BQ25700A电池降压 - 升压充电控制器;黄色方框内为Realtek ALC3269音频编解码器。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  随后,iFixit想要拆解电池,但是没有紧密粘贴在机身外壳上的电池并不容易取下…所以…先这样吧。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  Surface Pro 6的电池为45Wh(7.57V x 5940mAh),规格与上代产品完全相同。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  接下来取下扬声器和相机模块,虽然都是独立模块,但是拆解起来也有一些小难点。iFixit表示这里应该不会给可修复性加分了。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  最后送上一张拆解全家福。

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

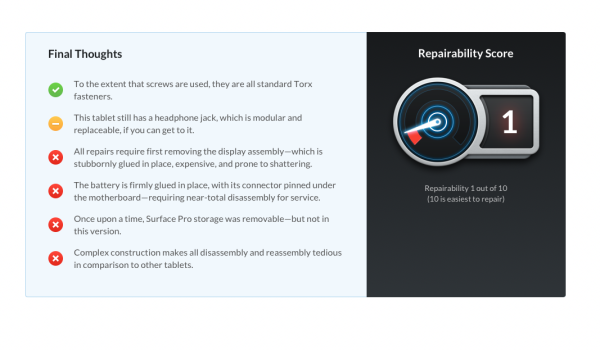

  iFixit为Surface Pro 6打出了1分的可修复性评分(满分10分,分数越高越容易修复)…由此可见维修难度之高!Surface Pro 6采用统一标准的螺丝是一项友善的设计,此外3.5mm耳机插孔为模块化设计,容易更换。但是拆解需要首先取下屏幕就提升了拆解难度,昂贵的显示屏十分“脆弱”;而电池的更换更是需要将整机完全拆解才可以…此外还有板载集成式存储…

微软Surface Pro 6与其他产品相比,拆解及重组都很繁琐

  总言之,iFixit给出的评语是:与其他平板电脑相比,复杂的结构使得Surface Pro 6所有拆卸和重新组装都很繁琐。
