英特尔发布10nm至强:最多40核80线程

2021-4-9 18:44

  【天极网DIY硬件频道】虽然大众用户更关注桌面、笔记本等消费级产品,但厂商最新、最强的技术依然会率先在服务器、数据中心等领域应用。AMD Zen架构霄龙系列在数据中心市场不断突破,市场份额来到7%;领先13倍的市场份额,让英特尔依然是数据中心市场的王者。 

  AMD在3月16日发布第三代霄龙7003系列(代号Milan),采用7nm工艺、Zen3架构打造,最多64核128线程。但产品性能并不是简单的参数堆砌,英特尔全面丰富的技术特性、更广阔的生态应用系统,依然是更多用户选择的原因。从2013年至今,英特尔累计云端部署超过10亿个核心,云服务商超过800家,发展三代的可扩展至强累计出货也已超过5000万颗。

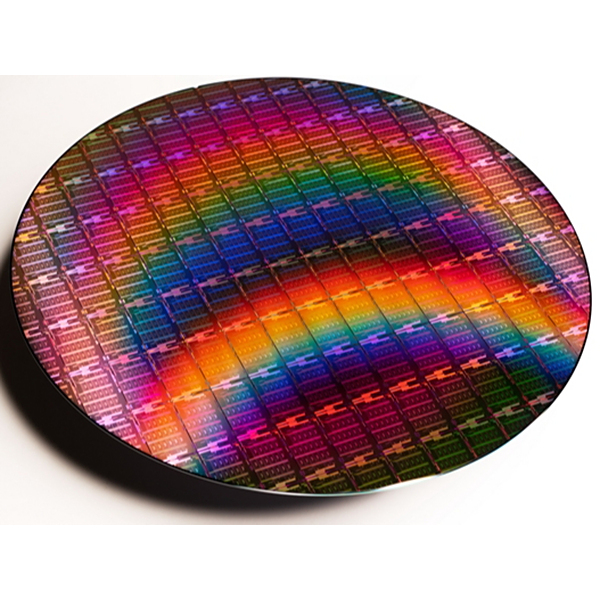

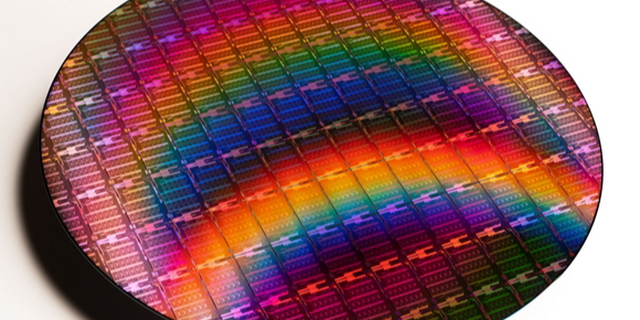

  英特尔在4月7日发布代号Ice Lake-SP第三代至强可扩展平台,采用全新10nm制造工艺、最多40核心80线程,全新Sunny Cove CPU微架构可带来20%的IPC性能提升,处理器平均性能提升46%、AI推理性能提升74%。

  除了新至强带来全新的微架构和10nm制造工艺外,英特尔还围绕GPU、XPU、FPGA、内存、存储、连接、安全等产品线和技术,包括傲腾持久内存PM200系列、傲腾SSD P5800X、闪存SSD D5-P5316/D7-P5510、20万兆以太网卡E810、Agilex FPGA等产品。按照Intel的说法:“我们没有把至强称作一个服务器产品,它是一个数据中心产品。”

  英特尔2020年6月19日发布Cooper Lake虽然同样隶属于第三代至强可扩展家族,Cooper Lake只用于四路、八路市场,新的Ice Lake-SP则是针对单路、双路市场。Ice Lake-SP和Cooper Lake两者的区别就是制造工艺,Ice Lake-SP终于换装10nm工艺,Cooper Lake还是14nm工艺和SkyLake架构,导致两个系列产品间隔将近10个月。

  当对于数据中心平台来,正式发布并不是开始,英特尔Ice Lake-SP在发布之前,就出货超过20万颗处理器。英特尔副总裁兼中国区总经理王锐表示:英特尔在全力提升产能,保证至强处理器出货,实际的产能比计划更高。

  英特尔新至强带来三个方面升级,一是目前唯一內建AI加速的x86数据中心处理器;二是高级先进的安全解决方案;三是可扩展性、灵活性、可定制性。 

  新至强引入Sunny Cove微架构,与2020年轻薄笔记本上的Ice Lake-U低功耗酷睿平台相同,采用10nm工艺制造,并针对数据中心应用进行调整优化。Sunny Cove架构改进前端部分,带来更大的容量、更精准的分支预测,加宽加深流水线,结构和执行资源上规模更大,同时增强TLB、单线程执行、预取等环节,针对数据中心重点优化缓存、矢量吞吐等部分。

  与第二代可扩展至强Cascade Lake相比,新至强的最大核心数从28个增加到40个。选择40核心节点的原因就是平衡,包括核心数、加速指令、配套产品,能要满足客户的需求,而不是堆砌核心数量。而且英特尔坚持单芯片设计,加上制造工艺、内部架构,无法实现与AMD小芯片的“堆砌”。但英特尔不断推进各种先进封装技术,未来的芯片规模也可得到快速扩大。

  Ice Lake-SP每核心一级缓存从32KB增大到48KB,二级缓存从1MB扩展到1.25MB,三级缓存从1.375MB增大到1.5MB,并支持Hemisphere高性能交错模式。内存从六通道DDR4-2933扩展到八通道DDR4-3200,并改进内存调度器实现更低的延迟、更高的带宽。处理器间互连通道为两条或三条UPI总线,但带宽从10.4GT/s扩大到11.2GT/s,首次原生支持PCIe 4.0,通道数从48条增加到64条。

  英特尔在Ice Lake-SP上新增包括大数算数(AVX-512整数IFMA)、矢量AES、Caryy-less乘法指令、伽罗华域新指令、SHA-NI、VBMI等指令集。独家的AVX-512指令集增加大量新指令,涉及到加解密、压缩解压、安全等方面,可扩大应用范围、提升性能。

  英特尔新至强支持SGX软件防护扩展技术,独立于操作系统、硬件配置外,不受软硬件变动的影响和约束。具备持续增强的安全能力,并通过数百次的调研和生产部署,可大大缩小系统内的攻击层面,抵御各种攻击途径,保护敏感代码和数据,指定位址空间可隔离并处理最多达1TB的代码与数据,满足主流工作负载的需求。

  英特尔还为不同版本加上字母后缀,包括V(SaaS云)、P(IaaS云)、S(512GB SGX)、Q(液冷散热)、Y(SST-PP 2.0)、N(网络/网络虚拟优化)、M(媒体处理优化)、T(长寿命与扩展温度范围)、U(单路)等等,着实有点眼花缭乱。 

  顶级旗舰至强铂金8380,40核心80线程,基准频率2.3GHz,全核加速3.0GHz、单核加速3.4GHz,二级缓存50MB,三级缓存60MB,热设计功耗270W,批发价8099美元。

  28核心是至强金牌6348,频率2.6-3.5GHz,35MB二级缓存,42MB三级缓存,热设计功耗235W,价格3072美元。

  英特尔取消4/6核心型号,改为8核心起步,基准频率最高3.6GHz的至强金牌6334是8核心,最高加速只有3.7GHz,热设计功耗达到165W,上代有多款型号加速到4.5GHz。热设计功耗最低的105W有8核心的至强银牌4309Y、10核心的至强银牌4310T,频率分别为2.8-3.6GHz、2.3-3.4GHz。另外有特殊的液冷散热型至强铂金8368Q,38核心,频率2.6-3.7GHz,热设计功耗270W,可能是偏向OEM定制。

  两相对比,同样核心的时候,新一代频率低了不少,热设计功耗反而高了,这也是这代的普遍趋势,10nm对比炉火纯青的14nm还是差点劲,不过价格降到了只要三成!40核心也比上代28核心便宜了两成! 

  50多家OEM/ODM伙伴已经准备好超过250项设计、所有的顶级云服务商都正在或计划部署新至强、超过15家大型网络厂商已经初步或即将部署新至强、超过20家高性能计算厂商已经部署新至强、200多家独立软件供应商和伙伴已经支持SGX安全技术。本次中国区发布会,就有多达42家中国合作伙伴云集,而在发布会上,阿里云、移动云、腾讯云、百度云等国内巨头,也纷纷介绍了自己的新至强平台方案,以及新平台带来的改进和提升。
