2021年最佳装机推荐！昂达Z690魔剑版主板评测

2021-11-24 17:25

【天极网DIY硬件频道】面对AMD的步步紧逼，英特尔在2021年挤了两次“牙膏”，首先在3月份发布第11代酷睿桌面处理器，随后又在10月底带来第12代酷睿桌面处理器。一年连发两代桌面产品相当罕见，但英特尔的升级同样肉眼可见。

英特尔第12代酷睿桌面处理器加入众多创新，首先是大众用户关注的DDR5内存和PCIe 5.0通道，首次在桌面级x86处理器上加入大小核混合架构，英特尔10nm SuperFin制造工艺、更大的封装面积以及新的LGA 1700接口。

更换全新的LGA 1700接口，意味着主板也要同步跟进，跟随首批12代酷睿一同上市的Z690芯片组也与12代酷睿一同上市。笔者在本周拿到昂达送测的昂达Z690魔剑版，采用M-ATX版型设计，10相数字供电、PECVD镀膜工艺等。

评测首先解密搭载英特尔Z690芯片组，连接到CPU的DMI总线通道升级到DMI Gen 4.0 x8，与DMI 3.0总线相比，新的总线实现带宽翻倍。芯片组对PCIe通道进行升级，12条原生PCIE 4.0通道和16条PCIe 3.0通道确保通讯能力，主板的扩展性能得到进一步提升。此外，芯片还支持Wi-Fi 6E的AX211无线网络;Intel VMD技术和新增一个USB 3.2 Gen 2x2(20Gbps)高带宽接口;得益于UHD770核显带来的性能提升，独立显示输出增加到4个;SATA 6Gbps接口从6个提升到8个，并原生支持PCIe硬盘RAID阵列。

考虑到第12代酷睿是首款采用混合架构的x86桌面处理器，不少用户担心新架构可能带来的兼容性和优化的问题。Intel在硬件层面上设计了Intel Thread Director(英特尔硬件线程调度器)，实时监测处理器每个线程的指令组合，并根据运行功耗、运行环境、电源设计进行动态调整指引，协助系统进行任务分配，让大小核都能各司其职，任务处理效率最大化。软件方面，Intel联合微软，在Windows 11中让硬件线程调度器进行协同工作，发挥出混合架构处理器的最佳性能。

本次搭配昂达Z690魔剑版主板评测的处理器为英特尔酷睿i7-12700KF，采用英特尔10nm SuperFin工艺制造，8个高性能P核支持超线程技术，另有4个高能效E核，处理器内建25MB L3缓存。默认频率3.6GHz，最高可睿频至5.0GHz。

昂达Z690魔剑版外观设计

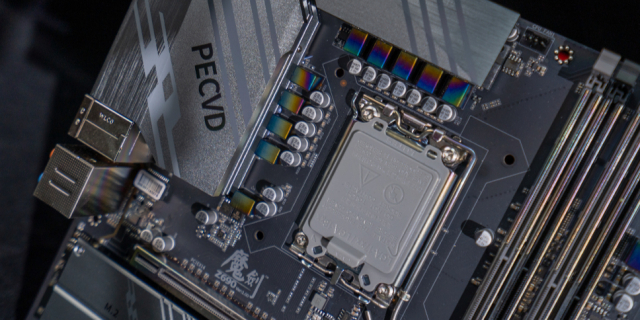

昂达Z690魔剑版采用M-ATX的版型设计，表面使用昂达PECVD防护工艺技术，提供更出色的防溅水、防尘、防潮湿、防盐雾、抗老化、耐腐蚀等功能。

昂达Z690魔剑版主板设计10相数字供电，电路采用一上两下设计，上行MOSFET采用真茂佳ZM062N03，下行则是ZM045N03，电容均采用来自台湾的钰邦5K系列。为了让电脑持续稳定的运行，昂达为MOS管准备了大面积散热片，以提高供电的稳定性。

存储支持方面，昂达Z690魔剑版提供四条DDR4内存插槽，在DDR5内存价格高企的情况下，选择DDR4内存是当下最明智的选择。昂达为内存插槽提供金属加固，提高内存使用时的稳定性。主板提供两条M.2 2280的NVMe固态硬盘接口，两个M.2接口位于第一条PCIe插槽下方。一体式的散热器能够轻松应对PCIe 4.0固态硬盘的发热。此外，主板同时提供4个SATA 3的硬盘接口，为用户提供丰富的扩展性能。

昂达Z690魔剑版主板提供两条PCIe插槽，第一条插槽支持处理器直连PCIe 5.0 x16，并采用金属加固。最下方的PCIe插槽支持PCIe 4.0 x4通道，可用于扩展固态硬盘、无线网卡和内置声卡等设备。

主板声卡采用瑞昱ALC897，网卡是同样来自瑞昱的8111H千兆网卡。

背部I/O接口方面，昂达提供5个USB3.0、2个USB2.0、1个TYPE-C、RJ45网线接口，和一个DP、一个HDMI、一个VGA、1个光纤音频口、5个组成7.1声道的3.5mm音频接口。前置I/O接口则有1个USB3.0和1个USB2.0。

测试平台

CPU：Intel酷睿i7-12700KF

主板：昂达Z690魔剑版

内存：七彩虹捍卫者DDR4-3200 8GB*4

显卡：iGame GeForce RTX 3080 Ti火神

固态硬盘：三星980PRO 1TB

散热器：鑫谷昆仑KL-360一体式水冷

电源：长城巨龙1250W

性能测试方面，笔者选择CPU-Z、PCMark、3DMark、CineBench R15/R20/R23、AIDA 64、Crystaldiskmark和《古墓丽影·暗影》进行测试。其中CPU-Z的跑分与酷睿i9-11900K对比，AIDA 64测试内存速度，3DMark测试CPU PROFILE、Time SPY和Fire Strike。

在CPU-Z的跑分中，Intel酷睿i7-12700KF的单核得分达到739.3分，比酷睿i9-11900K的695高6.3%;多核的分达9282.4分，比酷睿i9-11900K的6522分高42.3%。从跑分的结果可以看到，12代酷睿的单核性能提升比较常规，但得益于新架构和8 P-Cores和4 E-cores的设计，多核性能提升达42%。

PCMark 10测试中，综合得分8041，基本功能10352分没生产9895分，数位内容创作13777分。

3DMark的测试中，CPU PROFILE单线程得分为988，最大线程得分10062分。1080P的Time SPY得分为18170，Fire Strike得分为33722。

CrystalDiskMark测试中，连续读取性能6697MB/s，写入速度2235MB/s并不出色，主要原因是固态硬盘占用率接近80%。在三星Performance Benchmark的测试中，连续读写分别达到6990MB/s和4881MB/s。

在AIDA 64的内存测试中，连续读写分别32365MB/s、31616MB/s，内存复制31171MB/s，延迟88.4ns。

CineBench R15的得分2918cb，CineBench R20的8295 pts，CineBench R23的单核、多核得分分别为1762 pts和21598 pts。

　　游戏测试选用《古墓丽影·暗影》，在1080P和2K分辨率下使用BENCHMARK进行测试。

在关闭光追和DLSS的情况下，平均帧率为124 FPS，开启光追和DLSS的情况下，帧率提升至140。

笔者最后使用AIDA64中内置的拷机软件对CPU进行稳定性测试。在测试之中，昂达魔剑Z690主板能不能满足酷睿i7-12700KF的使用需求？

散热器笔者选择鑫谷送测的昆仑KL-360一体式水冷，默认频率测试中，CPU全核加速到4.7GHz，核心的最高温度为69度，CPU功耗为145W。测试过程中没有出现死机、黑屏等情况，而且稳定性极佳。

编辑点评：与传统主打性价比主板不同，昂达Z690魔剑版采用10相供电、内存和显卡插槽金属合金装甲，配合极具特色的“PECVD”工艺镀膜技术，让它能够很好的应对各种工作环境。考虑到刚上市的DDR5内存价格偏高，且存在供货不足的问题，选择支持DDR4内存的主板，自然是当下最佳的选项。昂达Z690魔剑版主板无论是中端的酷睿i5-12600K或酷睿i7-12700K，都能完全发挥出处理器的全部性能。
