15英寸Surface Laptop 3拆解:告别0分,终于能修了

2019-10-25 11:43

  【天极网笔记本频道】10月2日,微软召开新品发布会,推出了Surface Duo折叠屏手机、Surface Neo双屏电脑、Surface Pro X、Surface Pro 7、Surface Laptop 3以及Surface Earbuds无线耳机等多款产品。其中最受关注的或许是Surface Duo折叠屏手机、Surface Neo双屏电脑两款“超前”的新品,但这并没有掩盖Surface Laptop的光芒。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  作为微软旗下首个传统笔记本形态产品(Surface Pro以及Surface Book均有二合一属性),Surface Laptop从初代产品便让人感到惊艳,今年更是首次增加了15英寸版本。不同于13.5英寸搭载英特尔十代酷睿平台,15英寸(2256×1504分辨率,201ppi,3:2,PixelSense屏幕,支持触控及Surface触控笔)Surface Laptop 3采用AMD Ryzen 5 3580U处理器,带Radeon Vega 9 显卡Microsoft Surface版本或者AMD Ryzen 7 3780U处理器,带Radeon RX Vega 11显卡Microsoft Surface版本。

  其他配置方面,提供8GB、16GB、32GB DDR4内存,存储可选128GB、256GB、512GB或1TB SSD。值得一提的是,本次微软对Surface Laptop 3的C面设计做出了调整。13.5英寸Surface Laptop 3提供金属及Alcantara两种材质掌托,而15英寸版本仅提供金属掌托,外壳均为铝质。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  接口方面,两种尺寸的Surface Laptop 3均提供1个USB-C、1个USB-A、3.5 mm耳机插孔、1个Surface Connect端口,并支持与Surface Dial屏外交互。网络方面,13.5英寸Surface Laptop 3兼容Wi-Fi 6,而15英寸版本则支持Wi-Fi 5。续航方面,微软表示两款设备使用时间均长达11.5小时。

  此前两代产品均获得国外知名网站iFixit给出的“0”分可修复性评分,那么采用全新的设计会给Surface Laptop 3在可修复性方面带来哪些改变?接下来我们就一起通过拆解来看看吧。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  iFixit拆解的15英寸Surface Laptop 3搭载搭载AMD Ryzen 5 3580U处理器,拥有8GB DDR4内存以及256GB SSD存储。

  外观方面,15英寸Surface Laptop 3具有典型的微软印记,与上代产品区别不大。通过X光照片可以看到在15英寸Surface Laptop 3的中框上有许多深色块,或许是磁条?

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  13.5英寸Surface Laptop 3与15英寸相比,外观最大的区别或许体现在C面材质上,毕竟从触感来讲Alcantara更为贴合舒适(尽管这是拆解时的难题)。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  如果与2019款MacBook Pro对比,会看到15英寸Surface Laptop 3楔形设计凸出,且更厚一些,接口也有些区别,拥有USB Type-A。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  Surface Connect端口渐渐成为微软PC的标识,磁吸充电口更为安全易用,不容易因拖拽线缆导致笔记本从桌上跌落。当然在微软之前,苹果已经使用了很长,很长时间。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  15英寸Surface Laptop 3的拆解要从发现“隐藏”在机身底部的螺丝开始。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  与常见的笔记本拆解方式不同,想要访问15英寸Surface Laptop 3的内部需要从C面入手,而不是D面。不过这需要你先将D面的四颗螺丝取下…而且iFixit指出,在C面与边框之间还有一些胶水。就笔者经验而言,这在笔记本拆解时,还是不常见的。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  能够在“不破坏”的情况下将Surface Laptop 3拆开,相比上代已经是进步了,并且iFixit表示同样的方法还可拆开采用Alcantara材质的13.5英寸机型!

  在进行分离后就可以将C面取下,不过在这里要注意分离靠近转轴一侧的排线。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  iFIxit表示,Surface Laptop 3采用了一些磁吸方式进行固定,而不是传统的塑料卡扣。这减轻了拆解负担。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  不过与其他Surface产品相似,这款笔记本的电池排线并不能直接访问,但在主板顶部印有“电池logo”,iFixit猜测这或许是表示一旁的引脚与电池连接?

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  在主板中可以看到模块的SSD,通过一颗螺丝固定在M.2插槽上。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  Surface Laptop 3的一个扬声器可以直接取下,另一颗则因为排线位于散热模块下方,所以还需要进一步拆解。iFixit表示在机身上,微软并没有给两个扬声器单独开口,声音是通过键盘的缝隙传播出去。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

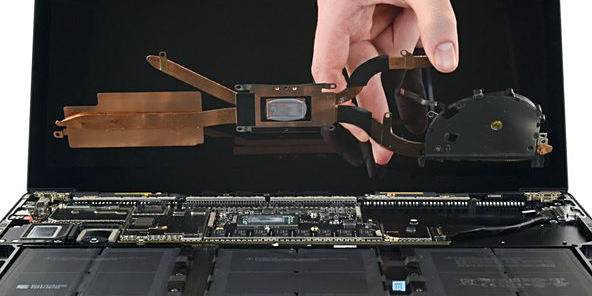

  取下散热模组,iFIxit表示拆解进行到这一步尚未出现任何不可修复的损坏。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  此外iFixit谈到,其实将C面取下后,用户就可以将屏幕进行分离。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  首先是将四根缠绕在转轴上的排线断开,iFixit指出,连接屏幕与主板的排线并非模块化,如果出现损坏意味着需要更换整个显示模组…然后再拆下几颗螺钉,便可分离屏幕。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  接下来需要将覆盖在主板上的保护罩取下,不过在取出主板前,还需要耐心处理一些螺钉…

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  将主板取下,可以看到主板一侧包括以下元件:红色方框内为Microsoft Surface Edition AMD Ryzen 5 3580U处理器;橙色方框内为八颗板载SKhynix H5AN8G6NCJR 8Gb DDR4 SDRAM(后续无法扩容);黄色方框内为恩智浦LPC54S001J微控制器;绿色方框内为Macronix MX25U1635E串行NOR闪存;青色方框内为华邦25Q128JW 128 Mb串行闪存;蓝色方框内为Microsoft X904169显示驱动器IC和X904163显示驱动器IC;粉色方框内为高通QCA6174A Wi-Fi/蓝牙SoC。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  在这一侧主板上还有一些元件(另一侧则仅为电路焊点):红色方框内为德州仪器(TI)TUSB1044 USB Type-C 10Gbps线性转接驱动器;橙色方框内为德州仪器(TI)TPS65987D USB Type-C和USB PD控制器;黄色方框内为德州仪器(TI)BQ25713电池充电控制器;绿色方框内为德州仪器TS3A27518E 6通道多路复用器。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  接下来是时候分离电池了,iFixit表示尽管其他部分采用了全新设计,但电池似乎没有进步,连接器位于主板下方,这无疑让拆解变得复杂。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  另外,拆解电池还需要与顽固的胶水战斗…

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  有趣的是iFixit发现,15英寸和13.5英寸的Surface Laptop 3电池完全相同,均为45.8Wh,略高于初代Surface Laptop(45.2Wh)和Surface Pro 6(45Wh),但比15英寸MacBook Pro 2019(58.2Wh)低。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  在C面上还有一个模块——触控板,取下螺丝、防护罩后便可以将其取出。在触控板上还有一些芯片:NXP/Freescale MK22FN512 Kinetis MCU和Synaptics S9101B触摸控制器。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  在C面下还有一些组件,但受阻于铆钉,iFixit只能放弃尝试…想要维修(或更换)键盘和C面板,还是可以轻松进行的,并且能够保留触控板。

  另外在后壳上还有耳机插孔等模块。此外iFIxit谈到,Surface Connect线缆得到了更好的封装,被黑色胶带包裹,而不是绝缘层,这将更为可靠。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  至此15英寸Surface Laptop 3拆解便完成了。iFixit表示微软在没有将笔记本变得更为笨重的情况下实现了可修复性提升,这是在向着好的方向发展。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  最终iFixit为15英寸Surface Laptop 3打出了5分的可修复性评分(满分10分,分数越高越容易维修),并且值得一提的是,13.5英寸版本同样得到了这一成绩。

  iFixit表示Surface Laptop 3相比前代有了更为巧妙的设计,这是巨大的进步。其中M.2 SSD为模块化设计,易于访问和更换(在笔者印象中,几乎绝大多数笔记本的固态硬盘都是这样,板载存储毕竟少数)。

15英寸Surface Laptop 3拆解:告别0分,终于能修了

  不过,少见的Torx Plus螺丝还是需要用户使用专业工具才可拆解。此外尽管显示模块可以很容易访问、拆解,但其为一个整体,这意味着即使排线等小组件出现损坏,也需要进行整体替换才可以。另外还有两点也给拆解、维修增加了难度:尽管内部采用了很多模块化设计,但复杂的分层结构处理比较麻烦,还有电池被胶水牢牢固定,维修不易。
