令人惊叹的改变 苹果iPad Air拆解探秘

  【天极网平板频道】苹果每一次发布的新品都吸引全球消费者及业内人士的关注。在平板电脑领域，苹果无疑就是行业领头羊。最新发布的iPad Air同样得到了业界人士的赞誉。既然以Air冠名这款平板电脑，自然在体积的轻薄程度上，与前几代产品更胜一筹。官方给出的数据为iPad Air比上一代产品iPad 4相比，Air薄了20%，轻了28%，体积上也减小了24%。今天，国外著名的拆解网站对这款产品进行了拆解，下面就让我们一起看看这款产品内部构造，如何将体积进一步降低。

iPad Air外包装盒

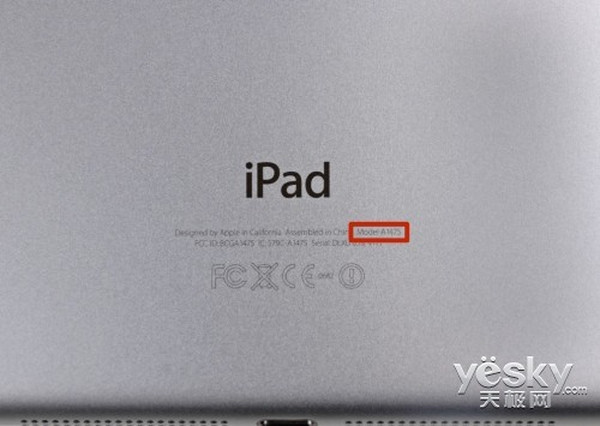

iPad Air型号为A1475

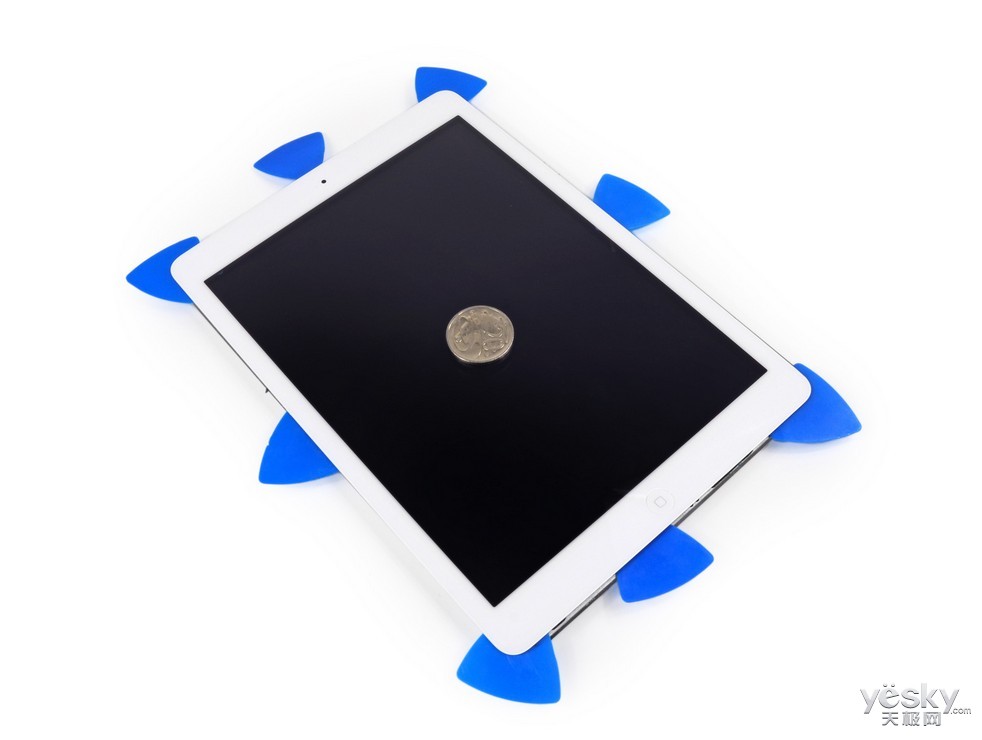

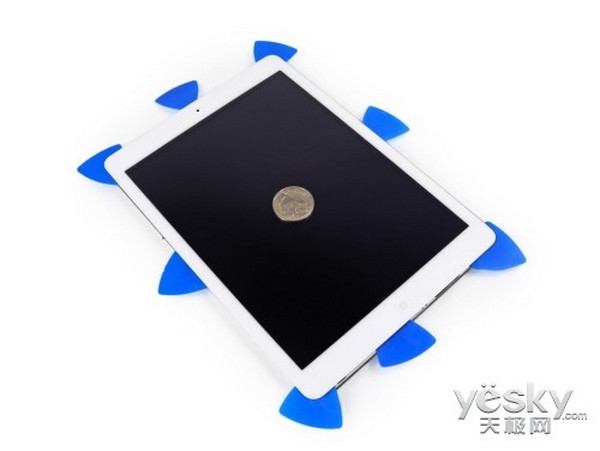

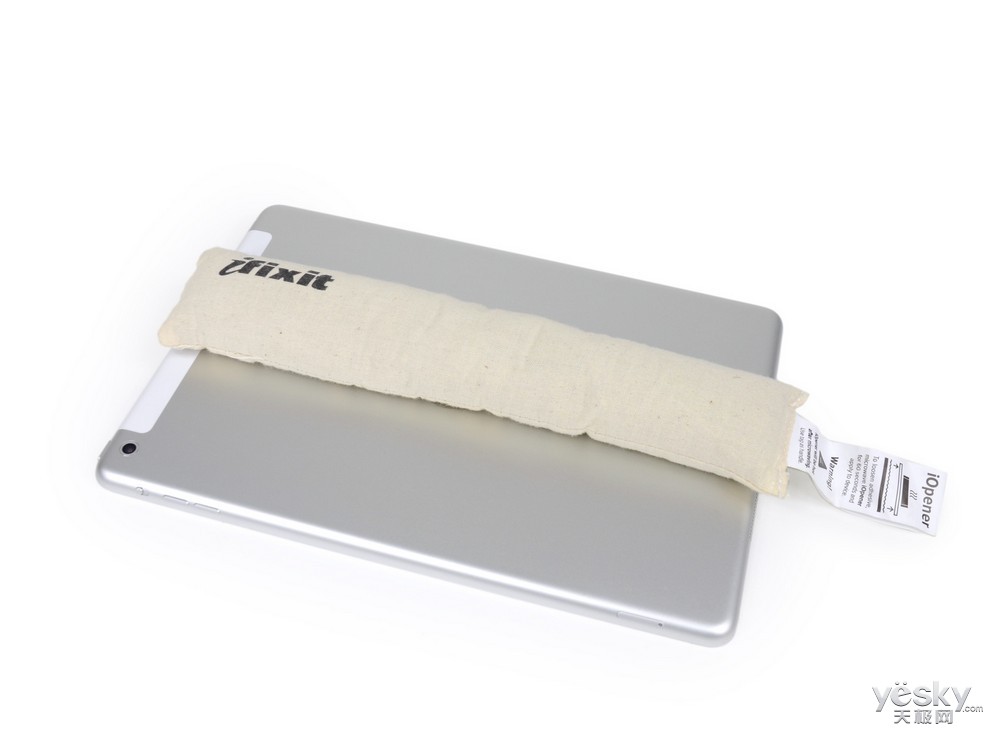

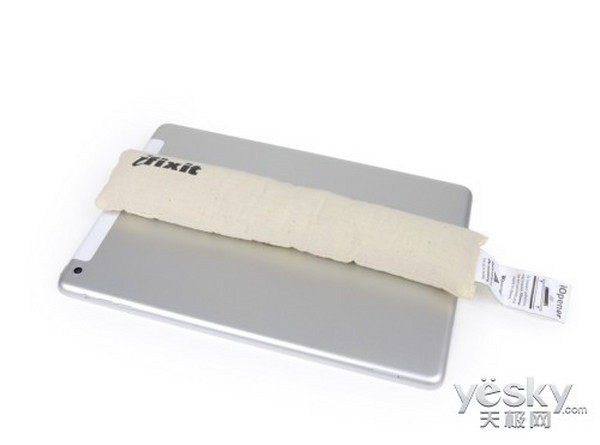

先使用热水袋减小胶水粘性，在小工具的帮助下撬开前面板

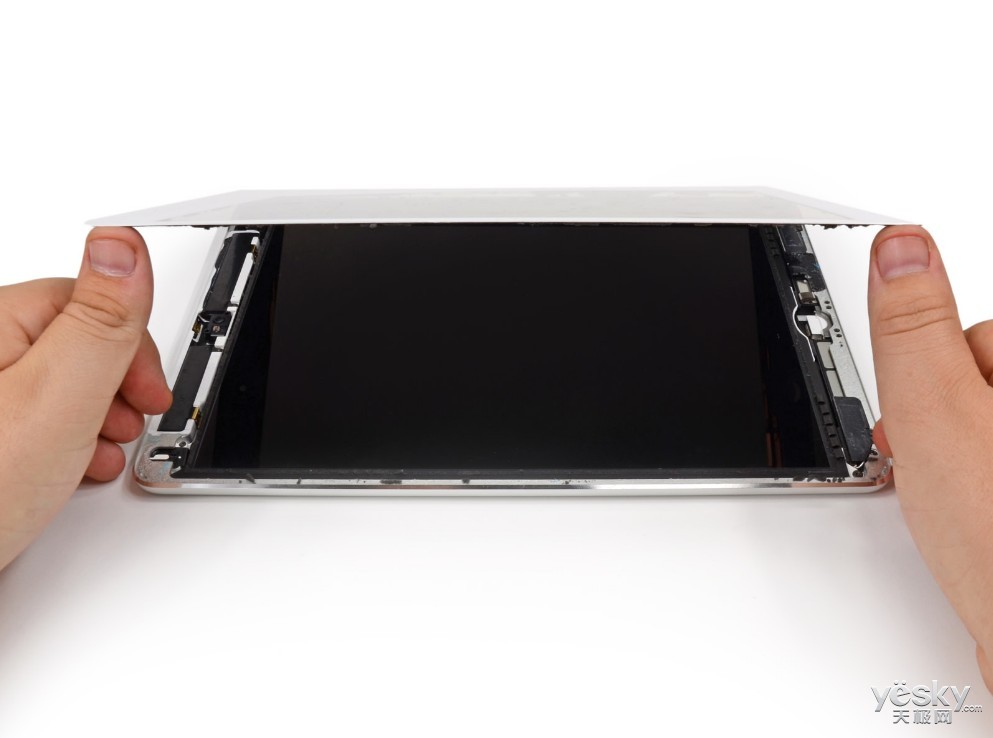

撬开面板

取下面板

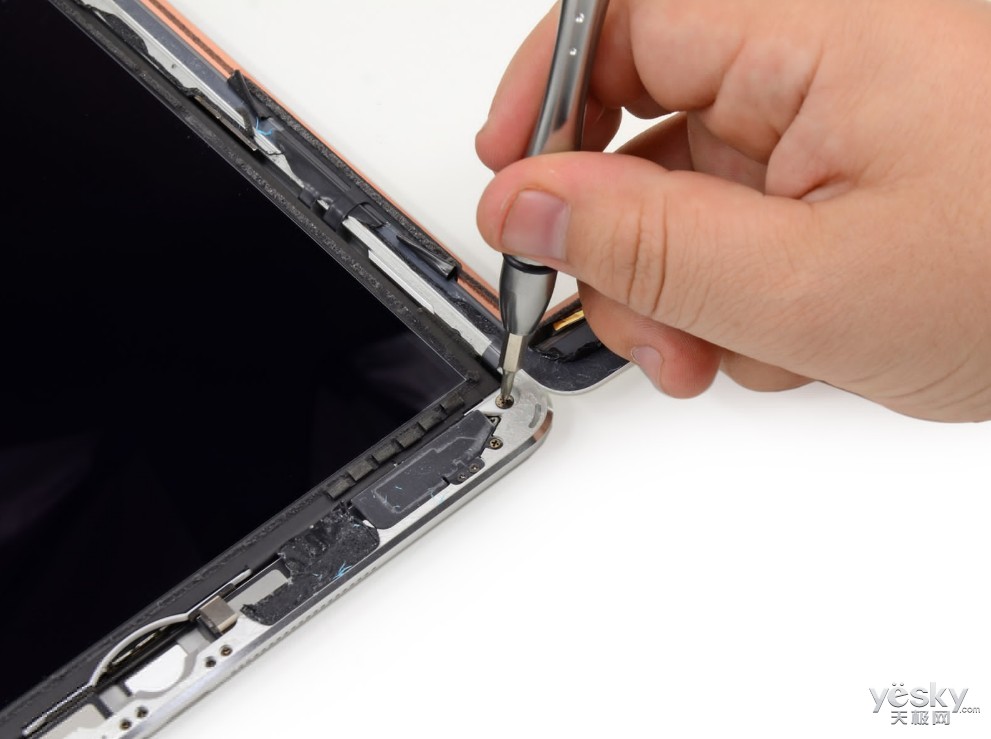

拧下所有螺丝

去掉海绵保护层

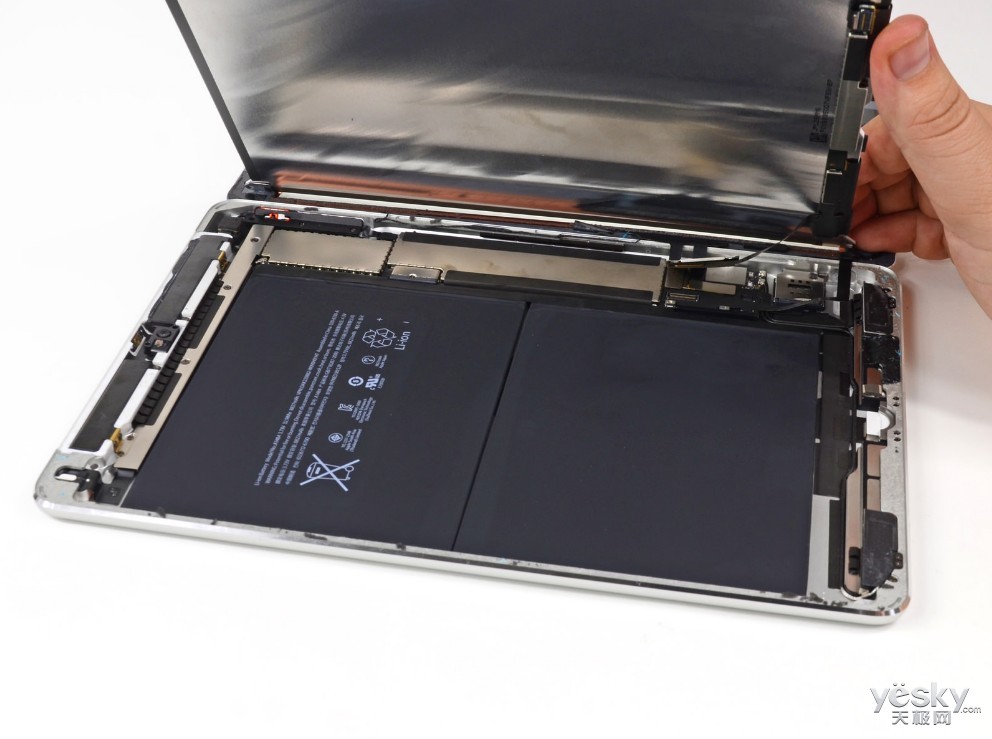

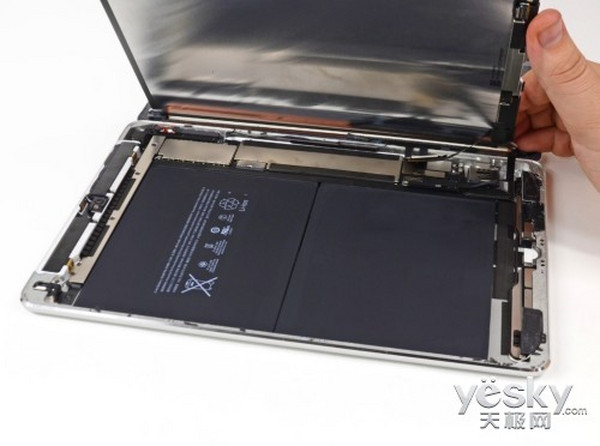

屏幕下方，看到电池

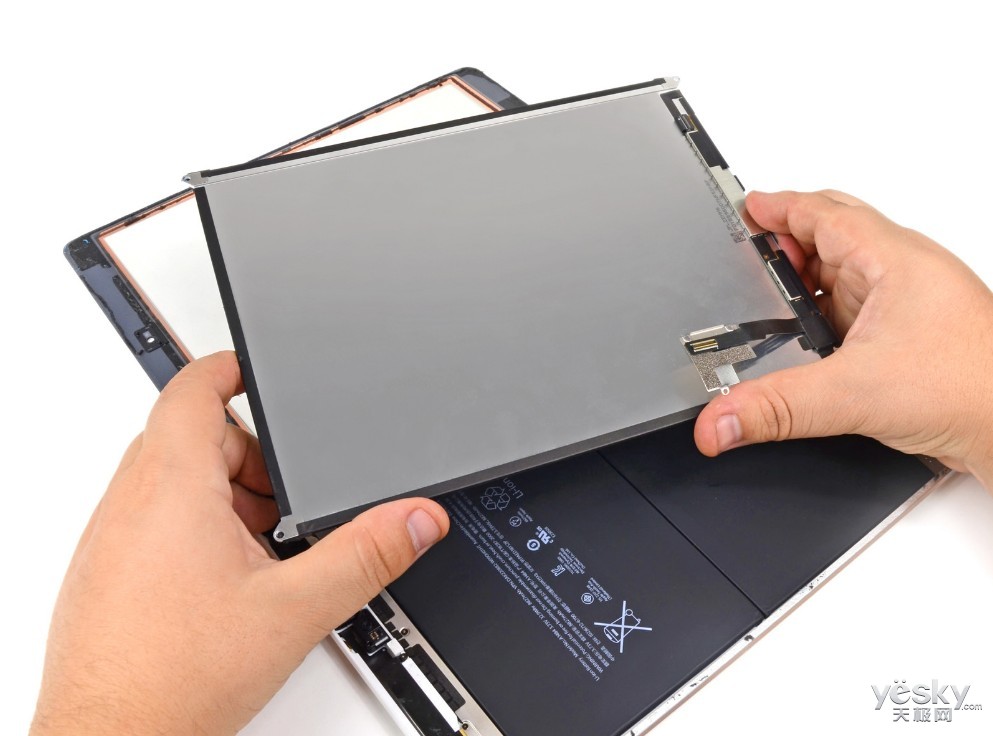

拆解的这台iPad使用的是LG LP097QX2屏幕。LCD和前面板都是独立的。

用途不明的排线

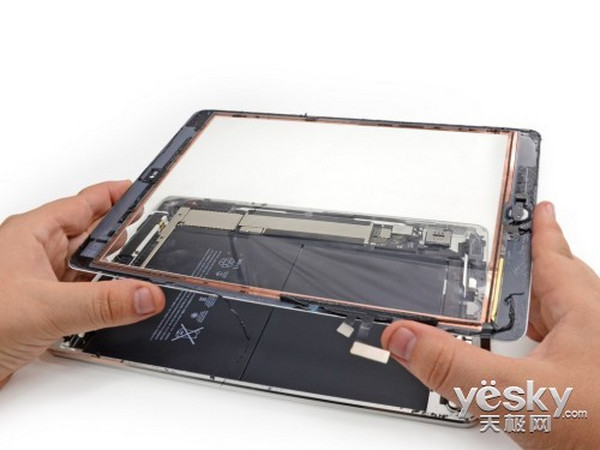

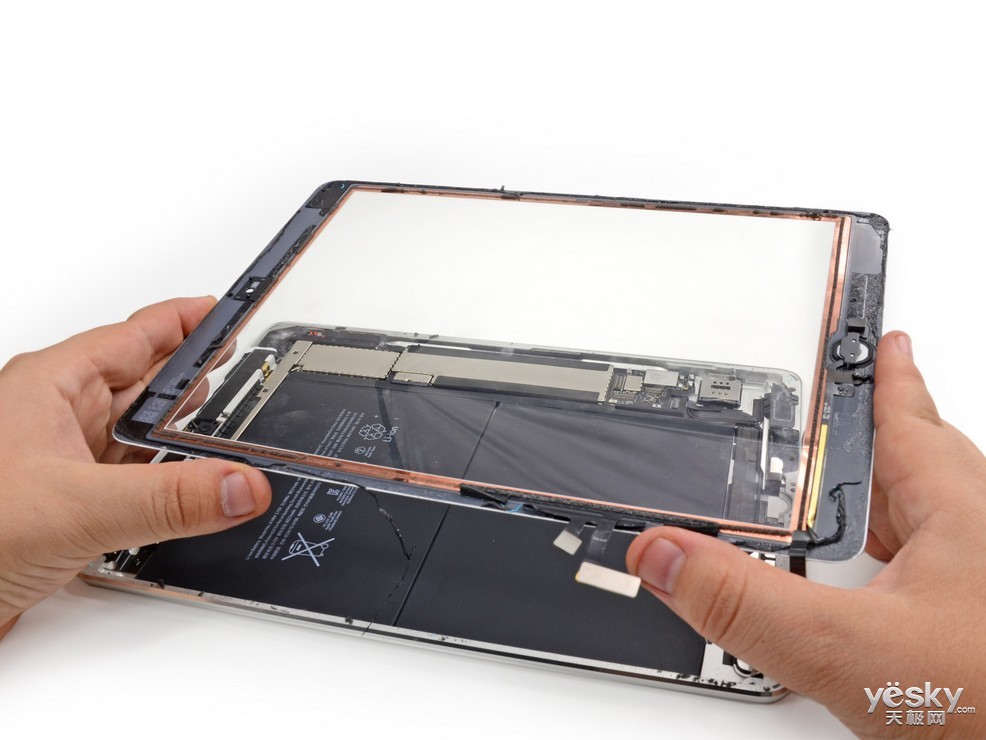

小心取下前面板

  小心取下前面板，能看到裸露的Home键，苹果并没有将Touch ID集成进来，目前这项功能仍是iPhone 5s独占。

  接下来就是电池，电池是iPad Air最令人关心的地方，虽然体积与上代产品减少了不少，但续航方面似乎并没有受到影响。

使用热水袋除去胶水粘性

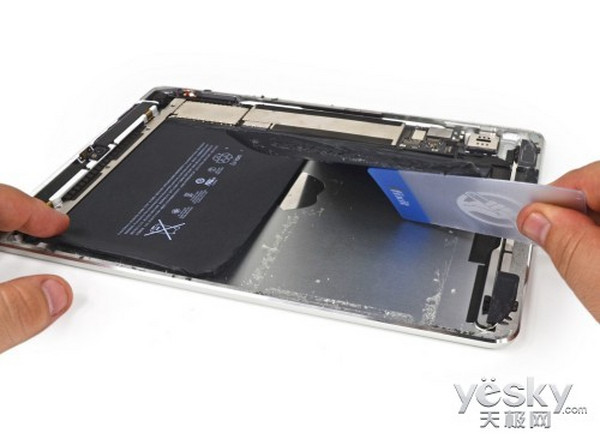

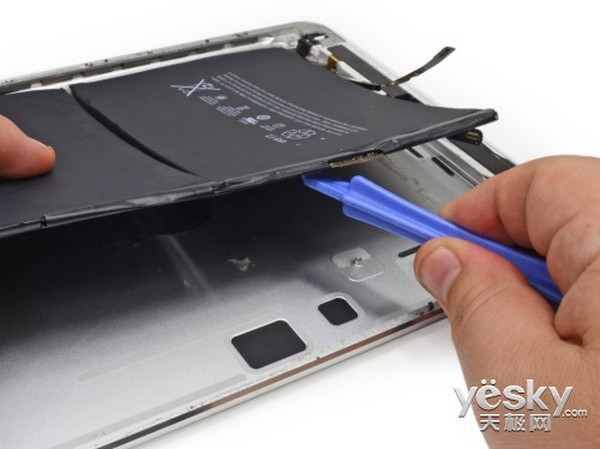

待胶水失去粘性，小心剥离，但此时还不能将电池取下来，在电池的另一边还需要拆除一些部件。

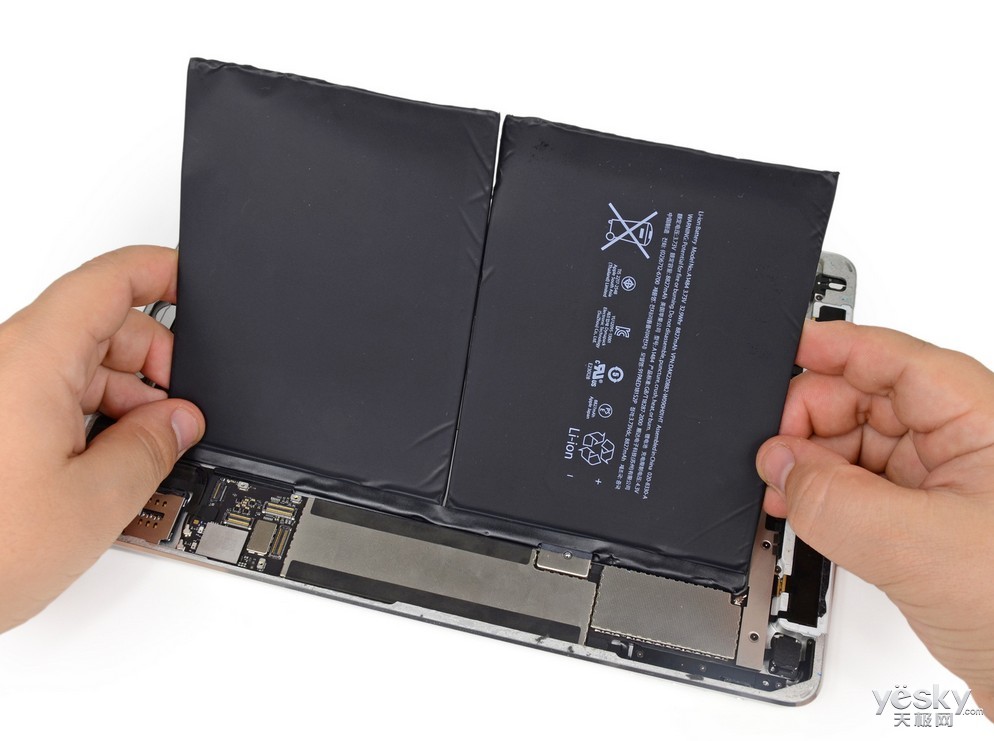

iPad Air电池合影

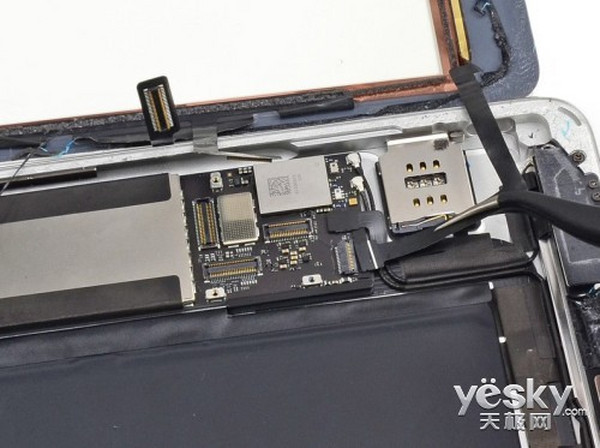

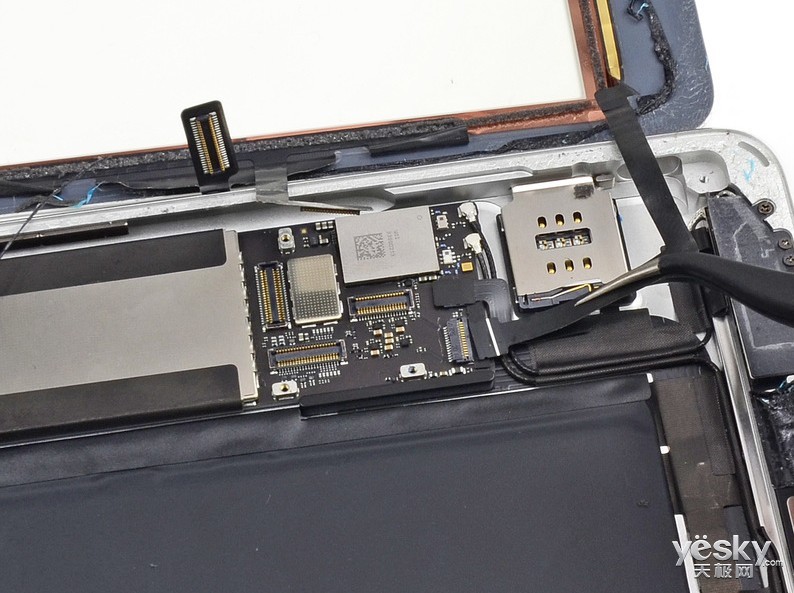

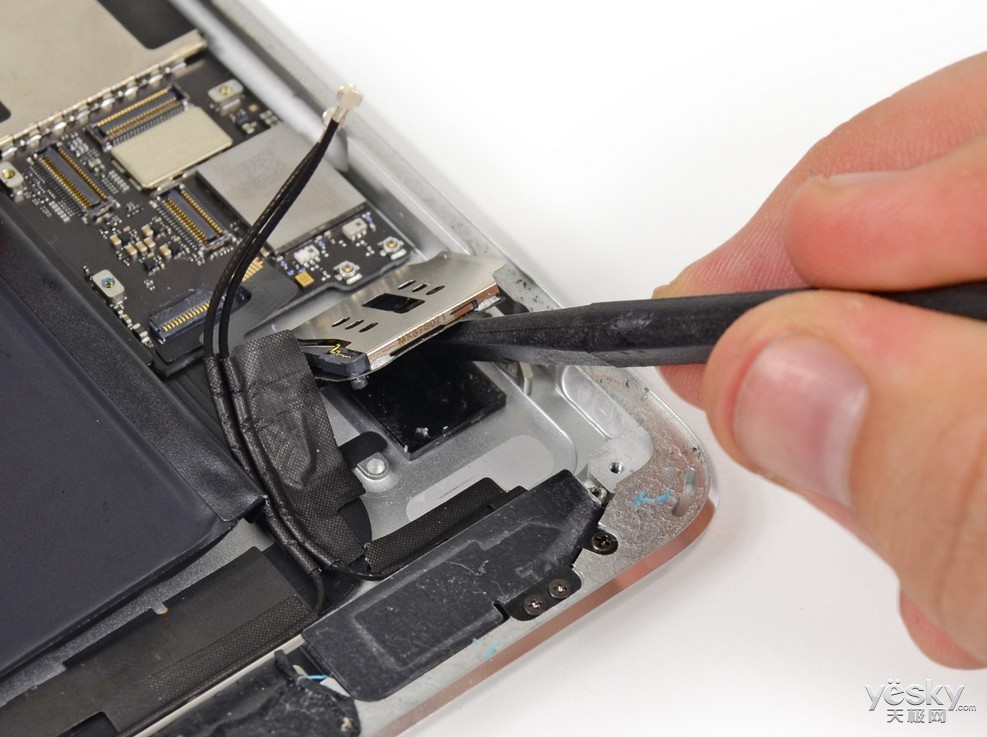

使用小撬棒拆下SIM卡托盘，已经由从前的micro-SIM变成了nano-SIM

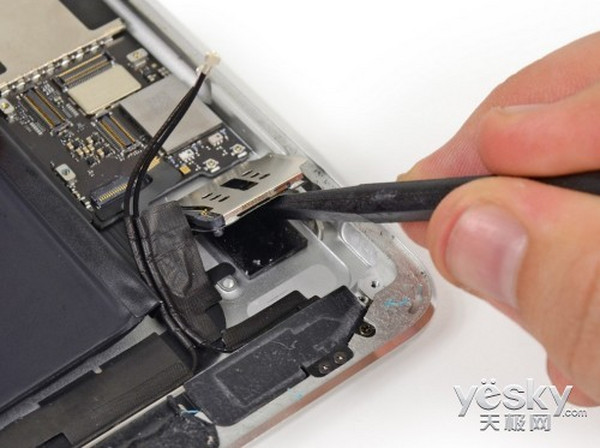

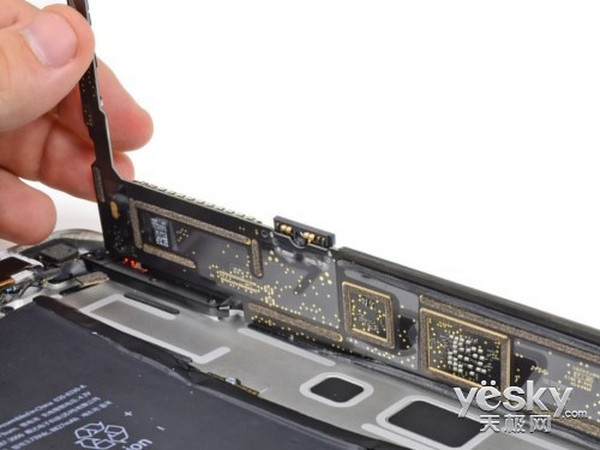

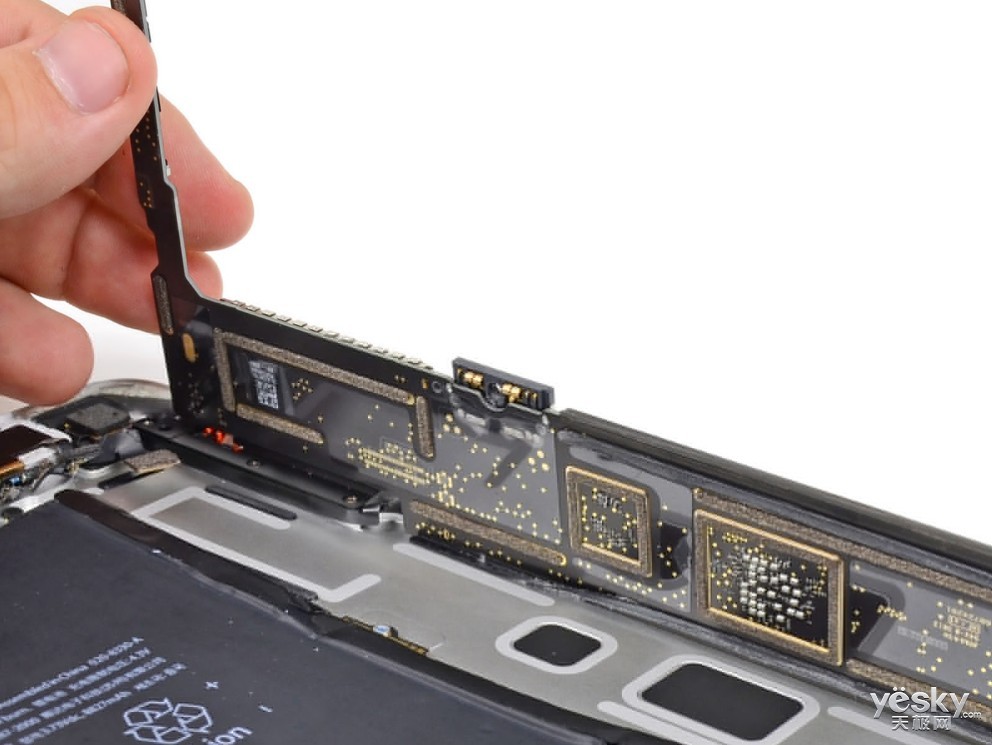

主板与电池的链接点

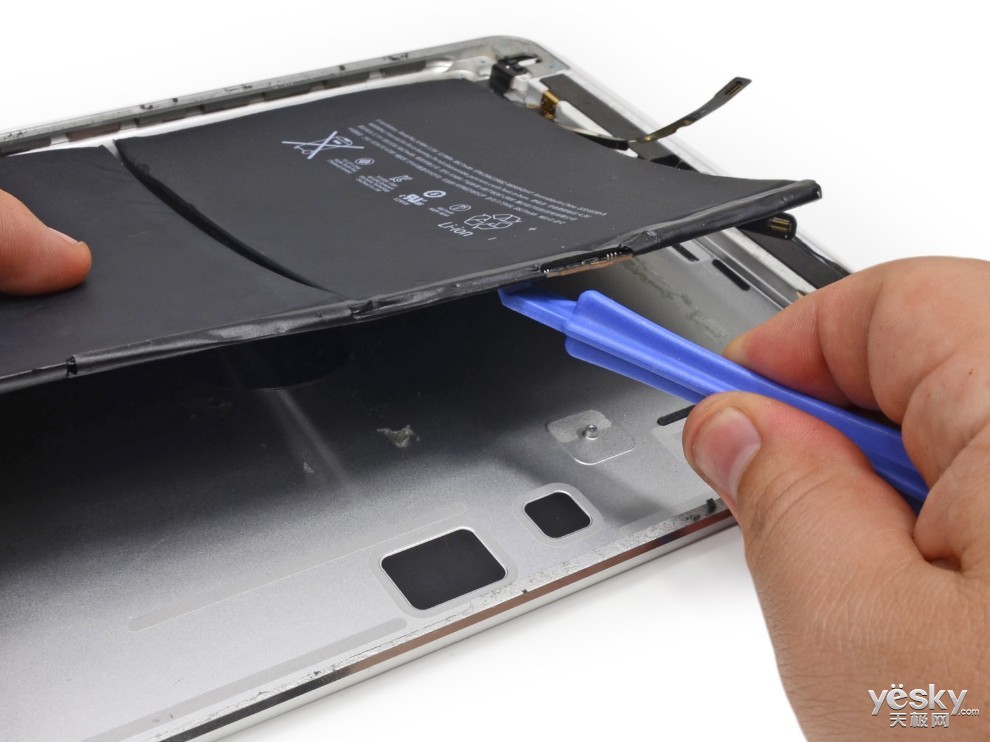

当将电池拆解下来之后，已经弯曲变形。

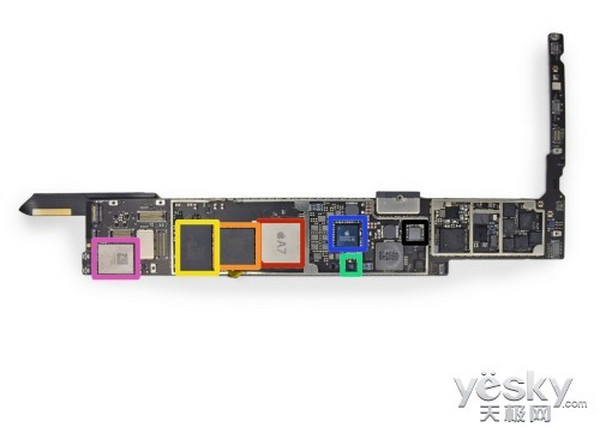

主板主要元件

  红色框为苹果APL5698 A7处理器，与iPhone 5s的APL0698版本稍有不同

  橙色框为Elpida F8164A1MD 1GB LPDDR3内存

  黄色框为东芝THGBX2G7B2JLA01 16GB闪存

  绿色框为苹果M7协处理器

  蓝色框为苹果343S0655-A1芯片，可能为Dialog电源管理IC

  粉色框为USI 339S0213 Wi-Fi模块

  黑色框为苹果338S1116 Cirrus音频芯片，与iPhone 5c中的相同

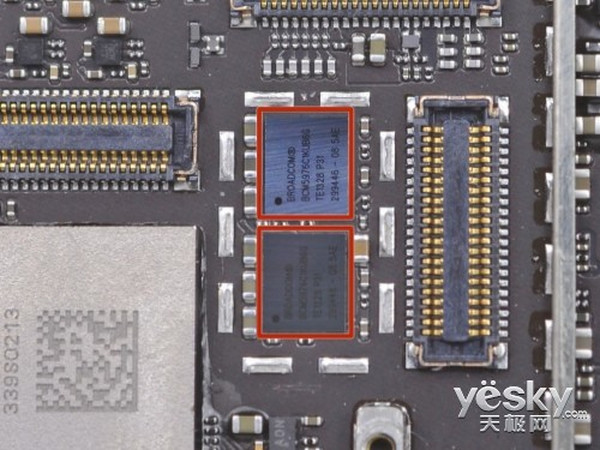

在Wi-Fi模块边，我们能找到博通（Broadcom）公司的BCM5976C1KUB6G触摸屏控制器，这与一些MacBook型号的BCM5976A0KUB2G触摸板控制器十分类似。

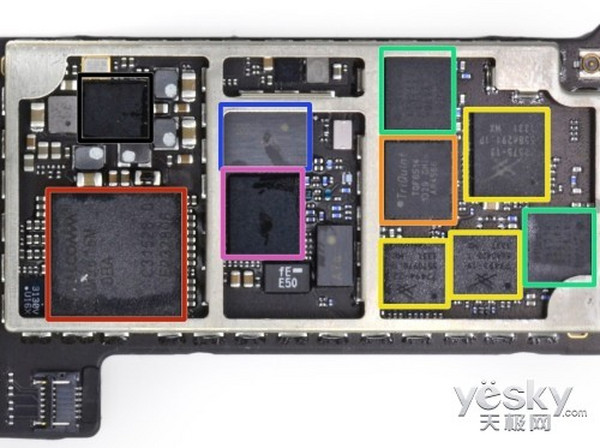

iPad Air主板上的射频组件

  红色框为高通M9615M LTE 处理器，拥有自己的1Gb(128MB)DRAM

  橙色框为TriQuint TQF6514射频功率放大器模块，与iPhone 5s里的类似

  黄色框为三个Skyworks SKY77系列 LTE射频功率放大器\双工器模块

  绿色框为两个Avago A79系列LTE射频功率放大器\双工器模块

  蓝色框227 LG，似乎是Murata天线切换\过滤模块

  粉色框为高通WTR1605L LTE/HSPA+/CDMA/EDGE/GPS收发器

  黑色框为高通PM8018电源管理芯片

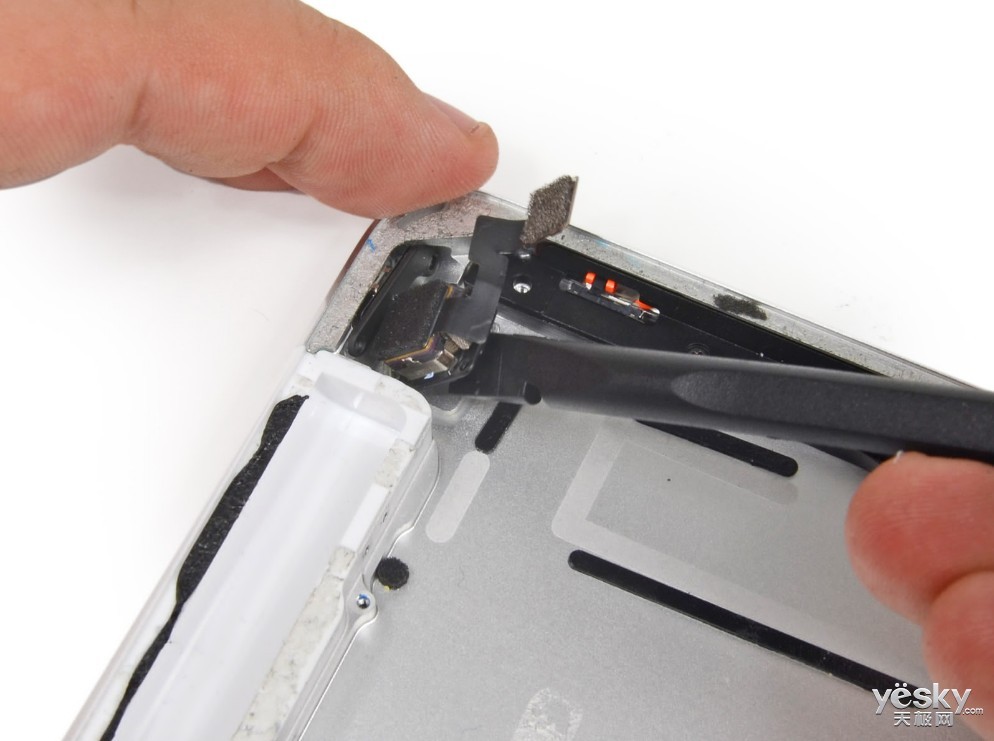

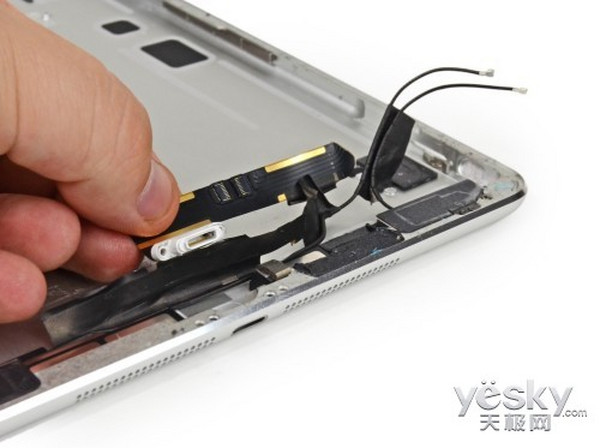

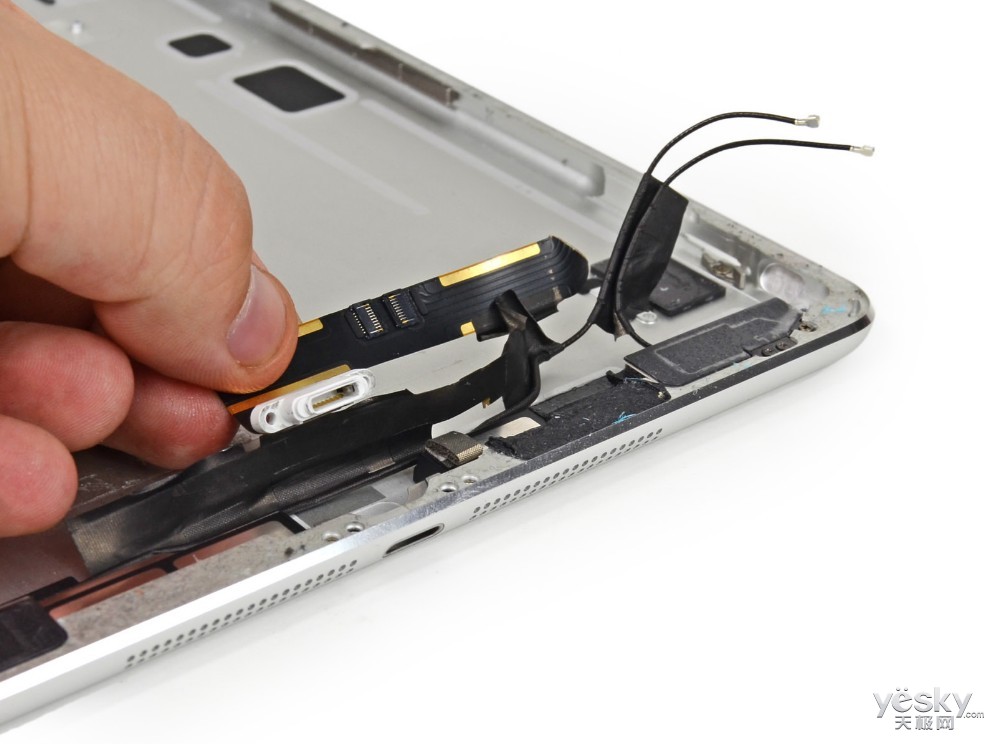

拆解lightning接口

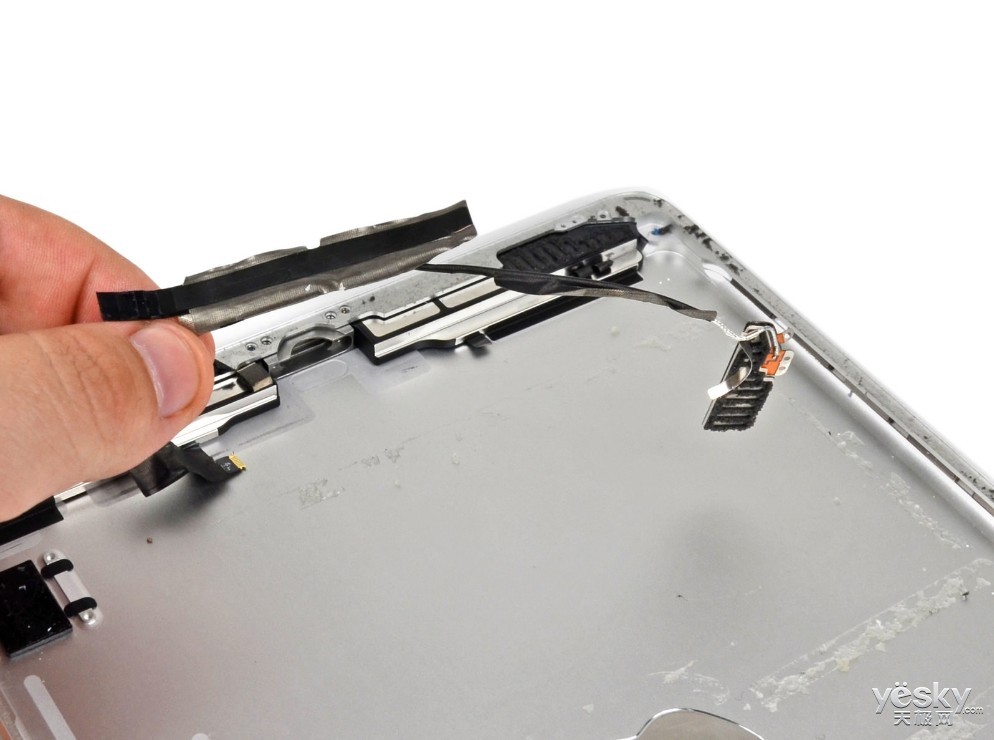

Wi-Fi与蓝牙天线，由于使用了双天线和MIMO技术，iPad Air的Wi-Fi速度是之前的机型的2倍

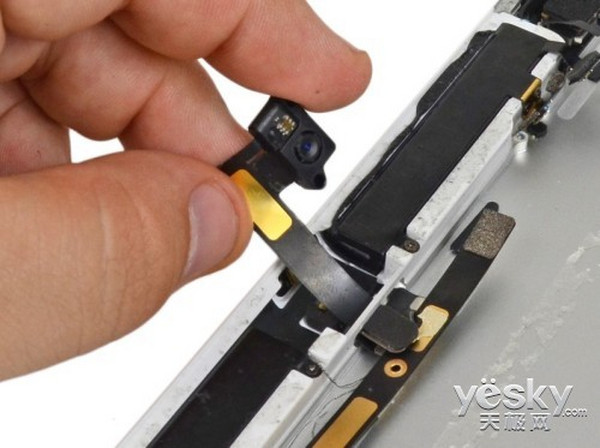

120万像素，720p FaceTime前置摄像头

拆解500万像素后置摄像头

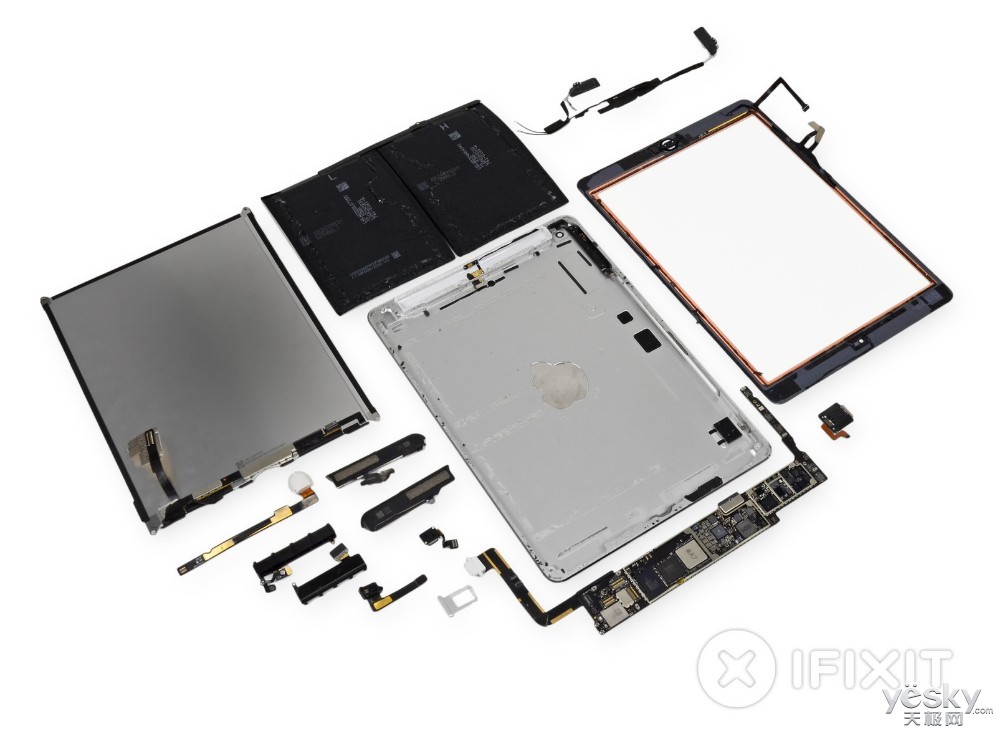

大卸八块之后的iPad Air

拆解得分

  总结：iFixit为iPad Air打出的可维修指数只有2（满分10分，为最易维修）。但是换个角度想想，iPad Air想要更轻更薄，就只能讲元件更集中，高集成带来的自然是维修难度的上升，这与视网膜屏MacBook pro十分类似。
