独家完美风道设计 超频三Q7青鸟版评测

  【天极网DIY硬件频道】【天极网华南罗毅峰】在现代生活要求越来越高的年代，静音和节能是电脑硬件发展的方向。作为散热器起家的国内知名厂商——超频三科技，其产品一向以出色的散热技术而深受玩家用户喜爱。在2011年的时候，超频三就推出Q7低碳版2.0电源，以三年换新、低碳节能为产品特色，一经推出市场就深受欢迎。

  最近，超频三再接再厉推出了全新的Q7青鸟版，同样延续了超频三优秀的散热设计，主打高效静音。下面带大家看看这款电源。

  超频三Q7青鸟版拿上手分量不轻，从包装盒外观上看电源由于使用了坦克系列的外形设计，电源体积比普通电源要大上不少。在接口方面可以看到，Q7青鸟版可以用户进行模组化扩充，进一步提高电源的实用性。从以上特点，可以看到这款Q7青鸟版融合超频三各系列优秀电源的特性，既有坦克系列的高效静音，也有模组系列的强大扩展能力，可谓是两者完美合体。

超频三Q7青鸟版外观特点

  超频三包装简洁大方，提手式设计既体现了人性化，又有高端电源的特点。

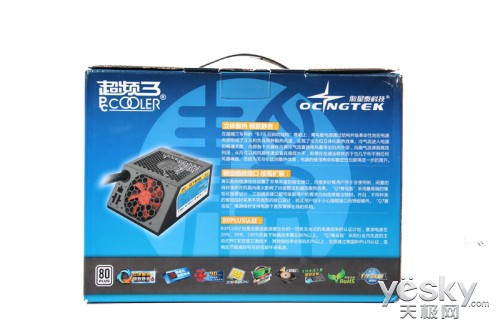

  包装盒背面详细介绍超频三Q7青鸟版的特点：立体散热 极致静音、模组化接口、80plus认证。

  拆开包装就可以清楚看到超频三Q7青鸟电源。

  超频三Q7青鸟采用坦克系列的B.F.S后斜吹的散热设计，在出风口旁边，还能看到可以扩充的模组化接口。在电源顶部可以清晰看到一个‘静’字，也说了该电源主打静音特性。

  在Q7青鸟的尾部，使用的是一般电源都会使用的蜂窝型网罩。蜂窝型网罩的特点就是通风范围大，能有效提生散热效果。从图片可以看到，超频三 Q7青鸟电源设有独立开关，方便用户对电源的控制。

  Q7青鸟侧面贴有铭牌，该电源提供2路+12V输出，可分别输出17A、18A，电源额定功率为400W，最大功率为500W。这样的输出推力可轻松推动四核+高端独立显卡平台。

  电源背面是Q7青鸟版的静音介绍，采用9CM的PWM风扇既保证电源良好的散热能力，有兼顾了极佳的静音效果。

超频三Q7青鸟内部结构

  超频三Q7青鸟采用了主动PFC设计，通过80plus认证，在转换效率上可以轻松到达80%以上。

  超频三Q7青鸟的一二级EMI较为完整，两个X电容、两个差模电感、一对Y电容，这配置保证了电流的纯净。

  该电源的主电容采用了HEC的330uf、400V的电容，该电容在长城电源较为常用，品质有保证。

  低压滤波电路中，可以看到一个大型的扼流线圈，其搭配上周围的电容、电感将对内部电流进行杂波滤除。

静音测试

超频三Q3青鸟版空载噪音仅5分贝 

超频三Q3青鸟版空载噪音仅5分贝 

超频三Q7青鸟版负载仪测试

  一个电源除了内部做工用料的考察外，当然还要看它的转换效率和电压变化情况可，我们也特意利用了专业负载仪进行测试。接下来我们先介绍下天极网机电频道的测试仪器。

电源负载仪

  为了让日后的电源测试更加专业准确，我们天极网机电频道特意购置一整套的测试仪器，其中包括一个来自鸿伦仪器的Hin-8228ATE负载仪和台湾固纬模拟示波器，还有一台专门用于控制两台仪器的电脑平台。

电源负载仪

  示波器和负载仪是电源测试中最为常见的测试设备，通常由负载仪进行电源的负载调试，通过输入各种不同的电流，以测试电源的性能，比如说静态测试、跌落测试、短路测试、过载测试。

  鸿伦仪器的Hin-8228ATE负载仪的性能比较不错，电源的接口齐全，可以提供5个4pin接口和4个6+2pin，能够测试4路12V的高端电源，同时它具有20组负载设定，可以自由设定记录。19个项目的测试也能够全面地将电源测试。

总结：

  超频三Q7青鸟版延续了散热产品上优秀的散热设计，独家的B.F.S后斜吹的散热设计，确保机箱内高效的散热风道，完美实现散热与静音。Q7青鸟除了主体提供多样化线材接口，还提供了扩展能力极强的模组接口，方便用户升级电脑硬件。这款超频三Q7青鸟版一推出市场，相信有不少热衷静音的玩家选择。
